Netzunabhängig

Wie D750 LoRa Mesh Bautrupps vernetzt hält

 1. Beginnen wir mit einem ganz konkreten Problem: Wie kann ein Bautrupp ohne Mobilfunkempfang in Verbindung bleiben?

Bei Bergstraßenprojekten, Tunnelbauarbeiten oder abgelegenen Baustellen kommt es nicht etwa deshalb zu Kommunikationsproblemen, weil den Arbeitern Telefone fehlen, sondern weil es vor Ort schlicht kein zuverlässiges Mobilfunknetz gibt.

Sobald sich die Einsatzkräfte in Täler, hinter einen Hügel oder weit entfernt von jeglicher Basisstation begeben, kann der Empfang ihrer Mobiltelefone sofort auf „Kein Netz“ sinken. Herkömmliche Funkgeräte sind zwar nicht auf Mobilfunknetze angewiesen, aber mit zunehmender Ausdehnung des Arbeitsbereichs und der ständigen Bewegung von Personal und Fahrzeugen entstehen bei einem einzelnen Handfunkgerät Funklöcher.

Wenn der Bau fester Kommunikationstürme nicht möglich ist und das Netzwerk sich mit dem Arbeitsbereich mitbewegen muss, ist folgender Ansatz praktischer: D750 LoRa Als Feldkommunikationsendgeräte werden tragbare Funkgeräte im Mesh-Netzwerk eingesetzt. Je nach Standortgröße werden dann mobile Repeater und feste Mesh-Knoten hinzugefügt, um die verstreuten Kommunikationspunkte zu einem drahtlosen Netzwerk mit Multi-Hop-Fähigkeit zu verbinden.

2. Warum entstehen bei herkömmlichen Funkgeräten Funklöcher auf Baustellen in den Bergen?

Konventionelle Funkgeräte kommunizieren durch die Herstellung einer direkten drahtlosen Verbindung zwischen den Geräten.

Wenn zwei Arbeiter nahe beieinander sind und keine größeren Hindernisse zwischen ihnen bestehen, ist die Kommunikation in der Regel unkompliziert. Auf einer Baustelle in den Bergen sind die Funkbedingungen jedoch selten optimal. Grate, Kurven, Täler, Vegetation, Bauwerke und die sich ständig ändernden Abstände zwischen den Personen beeinträchtigen die Verbindungsqualität.

Noch wichtiger ist, dass eine Baustelle kein festes Büro ist. Heute konzentriert sich das Team vielleicht am Fuße des Berges, morgen schon wieder am Gipfel. Maschinen und Fahrzeuge sind ständig in Bewegung. Ein einzelner fester Standort reicht oft nicht aus, um das gesamte Projekt von Anfang bis Ende abzudecken, und auch der einfache Einsatz leistungsstärkerer Handfunkgeräte löst nicht jedes durch das Gelände bedingte Abdeckungsproblem.

  3. D750: Jedes Crewmitglied wird Teil des Mesh-Netzwerks

Bei dieser Lösung ist das D750 nicht nur ein gewöhnliches Handfunkgerät – es ist ein mobiles Kommunikationsendgerät im LoRa Mesh-Netzwerk.

Bauleiter, Instandhaltungstechniker, Gerätebediener und Fahrzeugführer können je nach ihrer Funktion ein D750 mitführen. Bei kleinen Arbeitsbereichen können die D750-Geräte direkt ein eigenständiges Mesh-Netzwerk bilden; mit zunehmender Größe des Arbeitsbereichs werden kompatible Knoten wie beispielsweise der D750 benötigt. D6000, D6000E, D6000R, oder D7000 Das Netzwerk soll weiter ausgebaut werden.

Das D750 nutzt ein 8-Watt-Hochleistungsdesign und unterstützt LoRa Ad-hoc Mesh-Kommunikation. Im Gegensatz zu Verfahren, die auf direkten Einzelpunktverbindungen basieren, ermöglicht ein Mesh-Netzwerk die Teilnahme kompatibler Geräte am Datentransport. Kann ein Mitarbeiter keine zuverlässige Direktverbindung zum Ziel herstellen, wird der Datenverkehr über andere Netzwerkknoten weitergeleitet – die Reichweite wird somit von einem einzelnen Funkgerät auf ein Netzwerk aus vielen Knoten erweitert.

 4. Wie bilden acht D750-Geräte ein funktionierendes Baustellenkommunikationsnetzwerk?

Angenommen, ein Bergstraßenprojekt hat ein Kernteam von 8 Mitgliedern: einen Bauleiter, zwei Ingenieurtechniker, zwei Maschinenführer, zwei Instandhaltungstechniker und einen Fahrer. Jeder erhält einen D750. Die Basiskonfiguration sieht folgendermaßen aus:

· 8 × D750 LoRa Mesh Handfunkgeräte

· 1 × D6000E fahrzeugmontierter LoRa-Repeater, installiert auf einem Ingenieurfahrzeug

· D6000-Festverstärker oder D7000-Solarverstärker, je nach Gelände und Abdeckungsanforderungen hinzugefügt.

· D6000R tragbares Repeater-Kit für schnelle, mobile Bereitstellung

· Zusätzliche feste Mesh-/Solar-Repeater-Knoten basierend auf Gelände- und Abdeckungsanforderungen

Bei kleinen Arbeitsbereichen bilden die acht D750-Geräte das Standortkommunikationsnetzwerk direkt über LoRa Mesh. Wenn sich die Arbeiten in weiter entfernte Täler oder über die andere Seite eines Bergrückens ausdehnen, erweitern mobile Repeater oder zusätzliche Mesh-Knoten das Netzwerk.

  5. Montage des Repeaters auf einem Pionierfahrzeug: Das Netzwerk bewegt sich mit der Besatzung

Genau das unterscheidet diese Lösung von fest installierten Kommunikationssystemen. Wenn sich die Baustelle täglich ändert, verwandelt die Installation eines kompatiblen LoRa-Repeaters – des D6000E – auf einem Einsatzfahrzeug dieses Fahrzeug in einen mobilen Kommunikationsknoten.

Wenn beispielsweise die Teams auf verschiedene Baustellen verteilt sind und das Fahrzeug auf relativ offenem oder erhöhtem Gelände steht, sorgt der mobile Repeater an Bord dafür, dass die D750-Geräte in verschiedenen Zonen miteinander verbunden bleiben. Mit dem Vorrücken der Baustelle bewegen sich Fahrzeug und Repeater mit. Das Netzwerk ist somit nicht mehr auf eine fest installierte Infrastruktur angewiesen, sondern kann im Zuge des Baufortschritts flexibel angepasst werden.

  6. Ein Repeater reicht nicht aus? Lassen Sie die LoRa-Signale weiterhüpfen.

Wenn sich der Arbeitsbereich weiter ausdehnt, reicht ein einzelner D6000E möglicherweise immer noch nicht aus. In diesem Fall sollten je nach Standortbedingungen feste D6000-Repeater, mobile D6000R-Repeater oder solarbetriebene D7000-Repeater hinzugefügt werden, um den Datenverkehr schrittweise über mehrere kompatible Knoten weiterzuleiten. Zum Beispiel:

· D750 → Mobiler Repeater → D6000R Tragbarer Repeater → D750

· Oder auf einer komplexeren Website: D750 → Knoten 1 → Knoten 2 → Knoten 3 → Standortbefehl

Der Vorteil von Multi-Hop-Kommunikation liegt nicht einfach in der Signalverstärkung. Sie ermöglicht es mehreren kompatiblen Knoten, sich zu einem erweiterbaren Kommunikationsnetzwerk zusammenzuschließen. Bei Projekten mit langen, linearen Abschnitten, komplexem Gelände und sich ständig verändernden Arbeitsbereichen ist diese Architektur deutlich flexibler als die Nutzung eines einzelnen, festen Kommunikationspunkts.

  7. Kein Netzstrom? Solarbetriebene LoRa-Repeater hinzufügen

Bei Bauarbeiten in den Bergen gibt es ein weiteres häufiges Problem: Die besten Standorte für Repeater sind oft die am schwierigsten mit Strom zu versorgenden Orte. Auf Hügelkuppen, in Straßenkurven, an abgelegenen Baustellen und in temporären Baustellenbereichen gibt es möglicherweise keine stabile Stromversorgung.

In diesen Fällen werden je nach Projektbedarf solarbetriebene LoRa-Repeater (stationäre D6000-Repeater, mobile D6000R-Repeater) eingesetzt, um die entfernten Knoten langfristig im Mesh-Netzwerk zu halten. Ein vollständigerer Aufbau sieht folgendermaßen aus: 8 × D750-Handfunkgeräte + 1 × mobiler Repeater (D6000R oder der fahrzeugmontierte D6000E-Repeater) + 1 × solarbetriebener, stationärer D7000-Repeater. Die Crewmitglieder nutzen ihre D750-Geräte für die tägliche Kommunikation; der fahrzeugmontierte D6000E-Repeater begleitet die Crew; der Solar-Repeater dient als permanenter Netzwerkknoten an einem kritischen Standort. Zusammen bilden die drei Ebenen ein stabileres LoRa-Mesh-Netzwerk vor Ort.

  8. Für welche Art von Bauprojekten eignet sich diese Lösung?

Es eignet sich für Projekte, die zwei Merkmale vereinen: „kein zuverlässiges Mobilfunknetz“ und „ein sich ständig veränderndes Arbeitsumfeld“. Zum Beispiel:

· Bergstraßen- und Autobahnbau

· Infrastrukturentwicklung in abgelegenen Gebieten

· Tunnel- und Tunnelmündungsbau

· Wasserkraft- und Energieprojekte

· Groß angelegte Freiluft-Ingenieurprojekte

· Temporärer Straßen- und Brückenbau

· Straßenreparatur und Notfallmaßnahmen nach Katastrophen

Verfügt der Standort bereits über eine stabile 4G/5G-Abdeckung, ist PoC-Kommunikation eine sinnvolle Alternative. In echten Funklöchern bietet ein eigenständiges LoRa-Mesh-Netzwerk jedoch einen anderen Kommunikationsansatz.

  9. Wie man ein D750 LoRa Mesh-Netzwerk plant

Beginnen Sie nicht mit der Frage, wie viele Geräte Sie benötigen – beginnen Sie mit dem Standort selbst.

Schauen Sie sich zunächst an, wie groß der Arbeitsbereich ist und wo sich das Personal konzentriert.

Zweitens sollten Sie die Geländefaktoren berücksichtigen, die die Funkwellenausbreitung beeinflussen: Täler, Hügelhänge, Tunnel, Bauwerke.

Drittens sollten Sie die Fahrzeugrouten prüfen und ob ein mobiler Repeater an einem Fahrzeug montiert werden kann.

Viertens sollten geeignete Standorte für feste Mesh-Knoten ermittelt werden. Fünftens ist die Anzahl der D750-Geräte, mobilen Repeater und festen/solaren Knoten anhand der tatsächlichen Abdeckungsanforderungen festzulegen. Die tatsächliche Reichweite wird durch Gelände, Antennenposition, Montagehöhe, Umgebung und Gerätekonfiguration beeinflusst. Daher sollte die endgültige Implementierung durch Tests vor Ort optimiert werden – und nicht allein auf theoretischen Reichweitenwerten basieren.

  10. Warum die Kombination aus D750, Mobilfunk-Repeater und Mesh-Knoten praktischer ist

Für eine Baustelle, die sich ständig verändert, löst diese Kombination drei unterschiedliche Probleme:

D750 — löst das Problem „Wie kommunizieren Menschen?“. Jedes Crewmitglied trägt ein LoRa Mesh-Handfunkgerät für die tägliche Sprachkommunikation.

Mobiler Repeater – löst das Problem „Wie bewegen sich die Knoten?“. Das D6000E ist auf einem Einsatzfahrzeug montiert, sodass sich das Netzwerk mit dem Arbeitsbereich bewegen kann; wenn das Personal einen Kommunikationsknoten schnell verlegen muss, ist das tragbare Repeater-Kit D6000R die Lösung.

Fester/Solarer Mesh-Knoten – löst das Problem „wie abgelegene Gebiete mit Strom versorgt werden können“. Feste Knotenpunkte auf Anhöhen, Hügelkuppen oder in netzfernen Gebieten erweitern das Netzwerk.

Am Ende erhält man nicht einfach ein „Funkgerät mit Signalverstärker“. Es handelt sich um ein LoRa Mesh-Kommunikationsnetzwerk, das sich an die sich ändernden Gegebenheiten der Baustelle anpassen lässt.

  11. Beispiel für eine bereitstellbare Projektkonfiguration

Nehmen wir ein Gebirgsstraßenbauprojekt: Acht Kernmitglieder sind für die Baustellenleitung, die Bedienung der Geräte, die Instandhaltung und die Fahrzeugdisposition zuständig. Jedes Mitglied ist mit einem D750 ausgestattet; ein mobiler LoRa-Repeater D6000E ist auf dem Baustellenfahrzeug montiert; ein solarbetriebener LoRa-Repeater D7000 befindet sich an einem abgelegenen, hochgelegenen Standort ohne Netzstromanschluss. Die täglichen Kommunikationswege werden automatisch über kompatible Knotenpunkte basierend auf dem aktuellen Netzwerkstatus geleitet.

Während sich das Team vorwärts bewegt, folgt der Fahrzeug-Repeater mit. Sobald ein neues Arbeitsgebiet die bestehende Abdeckung überschreitet, werden Mesh-Knoten hinzugefügt – ein kompletter Neubau der Kommunikationsinfrastruktur ist nicht nötig. Für Teams, die in den Bergen ohne Mobilfunkempfang arbeiten müssen, liegt der entscheidende Vorteil auf der Hand: Das Netzwerk passt sich der Baustelle an, anstatt die Baustelle an eine starre Infrastruktur anzupassen.

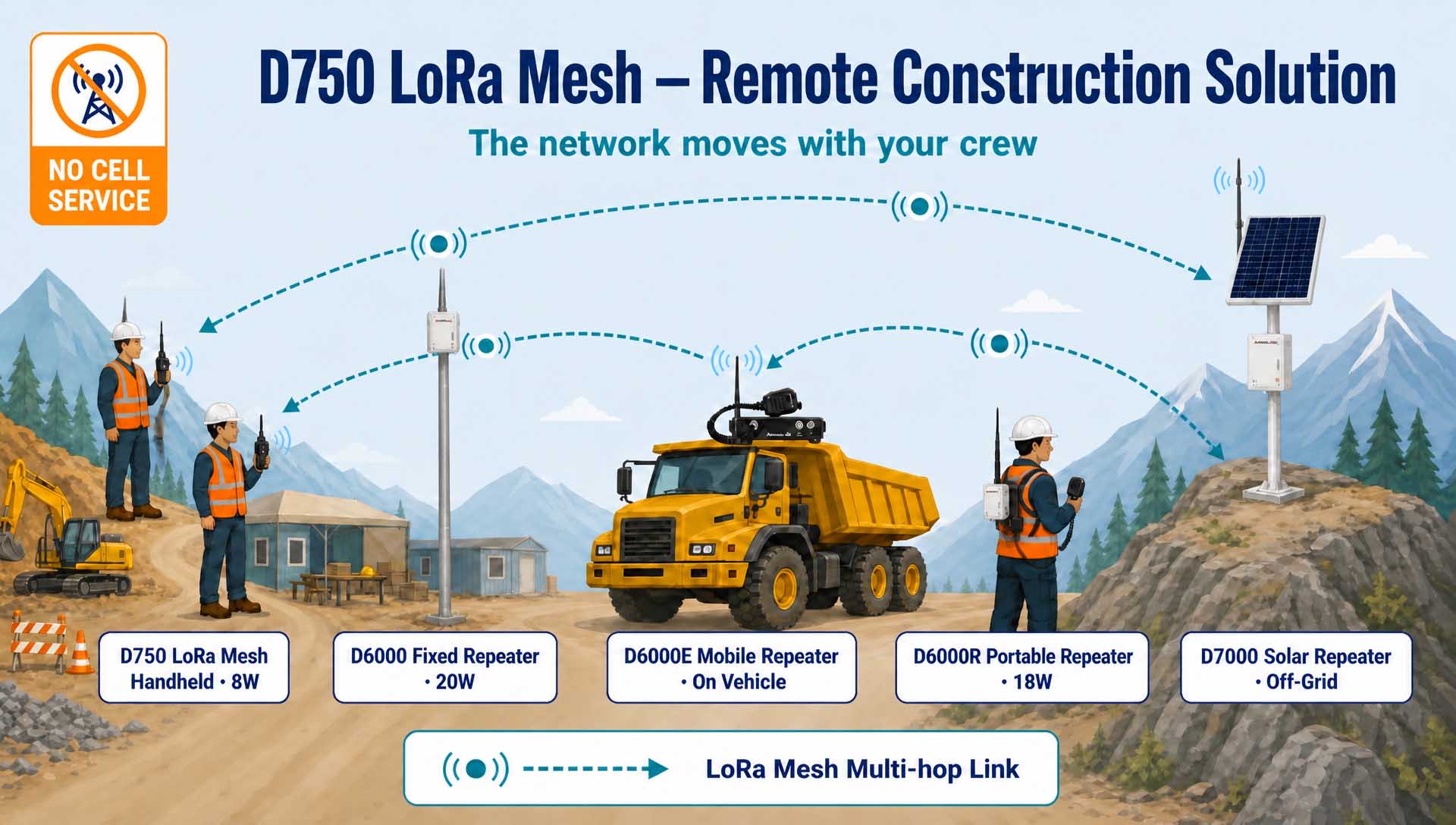

  12. Wie teilen die Kanglong LoRa-Repeater die Arbeit auf?

Um die Lösung für jede Standortbedingung leicht kombinierbar zu gestalten, deckt das Repeater-Sortiment verschiedene Funktionen ab:

D6000 Festrepeater: für permanente Kommunikationsstandorte – Baustellenlager, Höhenzüge an Hängen, entlang von Straßen oder jeden anderen Ort, der eine lückenlose Netzabdeckung erfordert.

D6000E fahrzeugmontierter Repeater: Wird auf Baufahrzeugen montiert, bewegt sich mit der Besatzung und dient als mobiler Kommunikationsknotenpunkt für dynamische Arbeitsbereiche.

D6000R tragbares Repeater-Kit: eingebauter 10.000-mAh-Akku, Lautsprechermikrofon, faltbare Antenne und Rucksack – für temporäre Kommunikationspunkte ohne feste Montage, die vom Personal getragen oder schnell verlegt werden können.

D7000 Solar-Repeater: für abgelegene, netzferne Standorte; solarbetrieben, zur Bereitstellung eines langfristigen, festen Netzknotens auf Hochland, Hügelkuppen oder in entlegenen Gebieten.

Diese vier Repeater ersetzen sich nicht gegenseitig. Sie werden über die „festen Punkte, mobilen Punkte, temporären Punkte und netzunabhängigen Punkte“ des Standorts hinweg kombiniert.

Häufig gestellte Fragen

1. Kann das D750 auch dort funktionieren, wo kein Mobilfunksignal verfügbar ist?

Ja. Die LoRa Mesh-Kommunikation des D750 ist nicht von 4G/5G-Mobilfunknetzen abhängig und eignet sich daher für die Feldkommunikation in Gebieten mit unzuverlässiger Mobilfunkabdeckung.

2. Was bedeutet „D750 LoRa-Funkgerät“?

Das D750 gehört zum Kanglong LoRa Ad-Hoc Mesh-Ökosystem und fungiert als mobiles Kommunikationsendgerät in kompatiblen Mesh-Netzwerken.

3. Benötigen acht D750-Kameras immer einen Repeater?

Nicht unbedingt. Ob ein Repeater benötigt wird, hängt von der Größe des Arbeitsbereichs, dem Gelände, der Personalverteilung und den tatsächlichen Abdeckungsanforderungen ab. Die Aufgabe eines Repeaters besteht darin, die Netzwerkabdeckung zu erweitern oder zu vergrößern.

4. Warum wird der mobile Repeater auf einem Pionierfahrzeug montiert?

Weil sich der Arbeitsbereich ständig verändert. Durch den Einsatz eines kompatiblen Repeaters auf einem Fahrzeug kann der Kommunikationsknoten mit der Mannschaft und den Fahrzeugen mitwandern – ideal für temporäre oder dynamische Baustellen.

5. Unterstützt LoRa Mesh Multi-Hop?

Ja. Kompatible Kanglong LoRa Mesh-Geräte können Signale über mehrere Knoten weiterleiten. Die genaue Anzahl der Hops und die tatsächliche Reichweite hängen von der Gerätekonfiguration und den Gegebenheiten vor Ort ab.

6. Was passiert, wenn es auf dem Hügel keinen Strom gibt?

Erwägen Sie den Einsatz eines solarbetriebenen LoRa-Repeaters, der auf den Projektanforderungen basiert und einen festen Mesh-Knoten an entfernten Standorten bereitstellt.

7. Kann das D750 direkt mit DMR- oder Analogfunkgeräten kommunizieren?

Nein. Kanglong LoRa ist ein eigenständiges LoRa-Mesh-Kommunikationssystem. Es ist nicht direkt mit DMR- oder analogen Systemen kompatibel, und die Kombination verschiedener Systeme in einem Netzwerk wird nicht empfohlen.

8. Wie groß ist die tatsächliche Kommunikationsreichweite des D750?

Es gibt keine allgemeingültige Zahl. Gebirgsgelände, Schattenwurf durch Bergrücken, Antennenposition, Montagehöhe und die Anzahl der Knoten beeinflussen die Leistung. Vor-Ort-Tests und eine projektspezifische Netzwerkplanung werden empfohlen.

9. Ist diese Lösung für kurzfristige Projekte geeignet?

Ja. Mobile Repeater und Mesh-Knoten können an die sich ändernden Arbeitsbedingungen angepasst werden, wodurch sich die Lösung besonders für temporäre Arbeiten, Straßenbau, Projekte in abgelegenen Gebieten und Notfallreparaturen eignet.

10. Wie bestimme ich, wie viele D750-Geräte und Repeater-Knoten ich benötige?

Die Planung basiert auf der Fläche des Geländes, der Personalanzahl, den Fahrzeugrouten, dem Terrain, Funklöchern und dem Bedarf an fester Fernabdeckung. Kanglong unterstützt Sie gerne bei der weiteren Planung des LoRa-Mesh-Netzwerks auf Grundlage Ihrer Projektstandortinformationen.

Notiz: Die tatsächliche Reichweite eines LoRa-Mesh-Netzwerks wird durch lokale Funkvorschriften, Frequenzbänder, Geländebeschaffenheit, Antennen, Montagehöhe, Umgebungsbedingungen und Gerätekonfiguration beeinflusst. Die endgültige Konfiguration für ein konkretes Projekt sollte anhand der regulatorischen Anforderungen des Zielmarktes und der Ergebnisse von Tests vor Ort festgelegt werden.
