Waldbrandprävention abseits des Stromnetzes mit Solar-Ad-hoc-Netz

Überblick:
Wie das solarbetriebene Ad-hoc-Mesh-Netzwerk von KANGLONG Kommunikationslücken beseitigt, entfernte Patrouillenteams miteinander verbindet und eine schnelle Feuerreaktion in unwegsamem Gelände gewährleistet.



1. Einsatzübersicht: Ein Tag im Waldbrandpatrouillendienst

Die Kommunikation im Bereich der Brandverhütung ist ein vernetzter Arbeitsablauf. Jede Verzögerung oder jeder Paketverlust beeinträchtigt die Effizienz der Notfallmaßnahmen unmittelbar.

• Beobachtungsturm: Überwacht Rauch, Windgeschwindigkeit und Luftfeuchtigkeit von hochgelegenen Aussichtspunkten aus; meldet Anomalien sofort.
• Bodenpatrouillenteams: Patrouillieren Bergrücken, Brandschneisen, Campingplätze und Bergzugänge zu Fuß, mit dem Motorrad oder mit Allradfahrzeugen.
• Kommandozentrale: Empfängt Informationen aus dem Einsatzgebiet, überprüft Koordinaten und koordiniert den Einsatz.
• Schnelle Eingreiftruppe: Sofort nach Standortbestätigung mobilisieren. Jede Minute Kommunikationsverlust bedeutet eine weitere Minute unkontrollierter Brandausbreitung.

2. Zentrale operative Schwachstellen

• Keine Mobilfunkabdeckung
  In tiefen Tälern, dichten Baumkronen und abgelegenen Gipfeln fehlt die Mobilfunkinfrastruktur, sodass herkömmliche Mobilgeräte nutzlos sind.

• Schweres Geländehindernis
  Berge und Bergrücken blockieren die Sichtverbindung (LOS) per Funk und trennen so Teams, die über mehrere hundert Meter hinweg auf der anderen Seite eines Bergrückens miteinander verbunden sind.

• Hoher Wartungsaufwand & Strombarrieren
  Auf Berggipfeln gibt es keine öffentliche Wechselstromversorgung; der manuelle Batteriewechsel und die Treibstofflogistik sind kostspielig und gefährlich.

• Hartes Betriebsklima
  Morgendliche Minustemperaturen, starker Regen, dichter Nebel und extreme Nachmittagshitze stellen die Belastbarkeit des Geräts auf die Probe.

• Einzelner Ausfallpunkt
  Herkömmliche Single-Repeater-Systeme brechen zusammen, wenn der zentrale Knoten ausfällt, wodurch alle Teams innerhalb dieses Sektors abgeschnitten werden.

3. Die Lösung: KANGLONG D7000 Solar-Mesh-Repeater

Der KANGLONG D-7000 ist ein solarbetriebener All-in-One-Ad-hoc-Mesh-Repeater, der speziell für den Einsatz in netzfernen Forstgebieten und unwegsamem Gelände entwickelt wurde.

Autonome Solarenergie: Keine Verkabelung, keine Netzabhängigkeit

• Integrierter Energiespeicher: Hocheffizientes Solarpanel in Kombination mit einer 20-Ah-LiFePO4-Batterie für vollständige netzunabhängige Autonomie.
• Selbsterhaltender Kreislauf: Solarpaneele laden sich bei Tageslicht auf; der interne Akku gewährleistet den Betrieb auch bei längeren bewölkten/regnerischen Perioden.
• Einmal installieren und vergessen: Erübrigt sich das Ausheben von Gräben, die Verkabelung und die häufige Wartung der Stromversorgung vor Ort.

Multi-Hop Mesh Relay: Umgehung von Berghindernissen

• Dynamische Ad-hoc-Topologie: Dezentrale Mesh-Architektur mit Unterstützung von bis zu 30 Relay-Hops.
• Intelligente Weiterleitung: Die Echtzeit-Überwachung von RSSI/SNR aktiviert automatisch Relaisverbindungen, wenn das direkte Signal schwächer wird, und spart so Spektrum, wenn die direkte Verbindung frei ist.
• HF-Spezifikationen: 20 W HF-Ausgangsleistung, 400–480 MHz UHF-Band, 16 Simplex-Kanäle (gleiche Frequenz oder Kreuzfrequenz).
• Bewährte Feldleistungsvergleiche:
  • Peak-to-Peak (LOS): 10–20 km einfacher Sprung.
  • Bergiges Gelände: Typischer Relaisabstand 10–15 km.
  • Desert Wind Farm: Kontinuierliche Abdeckung von über 50 km durch 6 kaskadierte Knoten bei 430 MHz.

4. Hardware-Ökosystem & Bereitstellungsrollen

• D7000 · Solarbasis-Repeater (20W, 20Ah LiFePO4)
  Strategisch hoch gelegene Gipfel und Beobachtungstürme für eine primäre, flächendeckende Überwachung.

• D750 · Robustes Handgerät (8 W, IP68 wasserdicht)
  Ranger und Fußpatrouillenpersonal, die auf mobile Zuverlässigkeit bei jedem Wetter angewiesen sind.

• D6000R · Tragbarer taktischer Repeater (18 W, 10.000 mAh)
  Schnell einsetzbare Rucksackeinheit, die direkt zur aktiven Brandlinie getragen wird.

• D6000 · Basisstations-Repeater (20 W, Netzbetrieb)
  Feste Rangerstationen, Basislager-Hauptquartier und permanente Kontrollpunkte mit Netzstromanschluss.

• D6000E · Fahrzeug-Mobilfunkverstärker (18W)
  Patrouillenfahrzeuge mit Allradantrieb und mobile Kommandokonvois gewährleisten eine rollende Abdeckung.

Hinweis zur Systeminteroperabilität: Die D-Serie nutzt ein proprietäres, dezentrales Mesh-Protokoll. Zur Integration mit bestehenden analogen oder DMR-Systemen wird ein Dual-Mode-Crossband-Gateway eingesetzt.

5. Technische Highlights und bewährte Verfahren

• Notruf-SOS & Einsatzleitung: Ein dedizierter 3-Sekunden-SOS-Alarm löst per Knopfdruck Prioritätsbenachrichtigungen an die Leitstelle aus. Kanäle und Anrufgruppen sind über eine PC-Programmiersoftware konfigurierbar.
• Sprachcodec & Klarheit: Ein Vocoder mit niedriger Bitrate, optimiert für optimale Sprachverständlichkeit in kritischen Situationen („klar hören, sofort verstehen“). Für hybride HD-Sprachübertragung mit Offline-Fallback wird eine Dual-PoC- + Mesh-Topologie empfohlen.
• Antennenhöhe wichtiger als Sendeleistung: Die Antennenhöhe beeinflusst die Reichweite stärker als die reine Sendeleistung. Empfohlene Vorgehensweise: Installieren Sie omnidirektionale Antennen mit hoher Verstärkung in einer Mast-/Turmhöhe von 15–20 m mit verlustarmem Koaxialkabel und platzieren Sie die Haupteinheit tiefer, um eine optimale Sonneneinstrahlung zu gewährleisten.
• Industrielle Belastbarkeit: Betriebstemperaturbereich von -20 °C bis +60 °C. Abmessungen des Hauptgeräts: 30 × 23 × 82 cm; Solarpanel: 59 × 67 cm.
• Keine SIM-Karte & keine laufenden Gebühren: 100 % privates Netzwerk. Keine SIM-Karten, keine monatlichen Mobilfunkverträge und 1 Jahr Herstellergarantie.

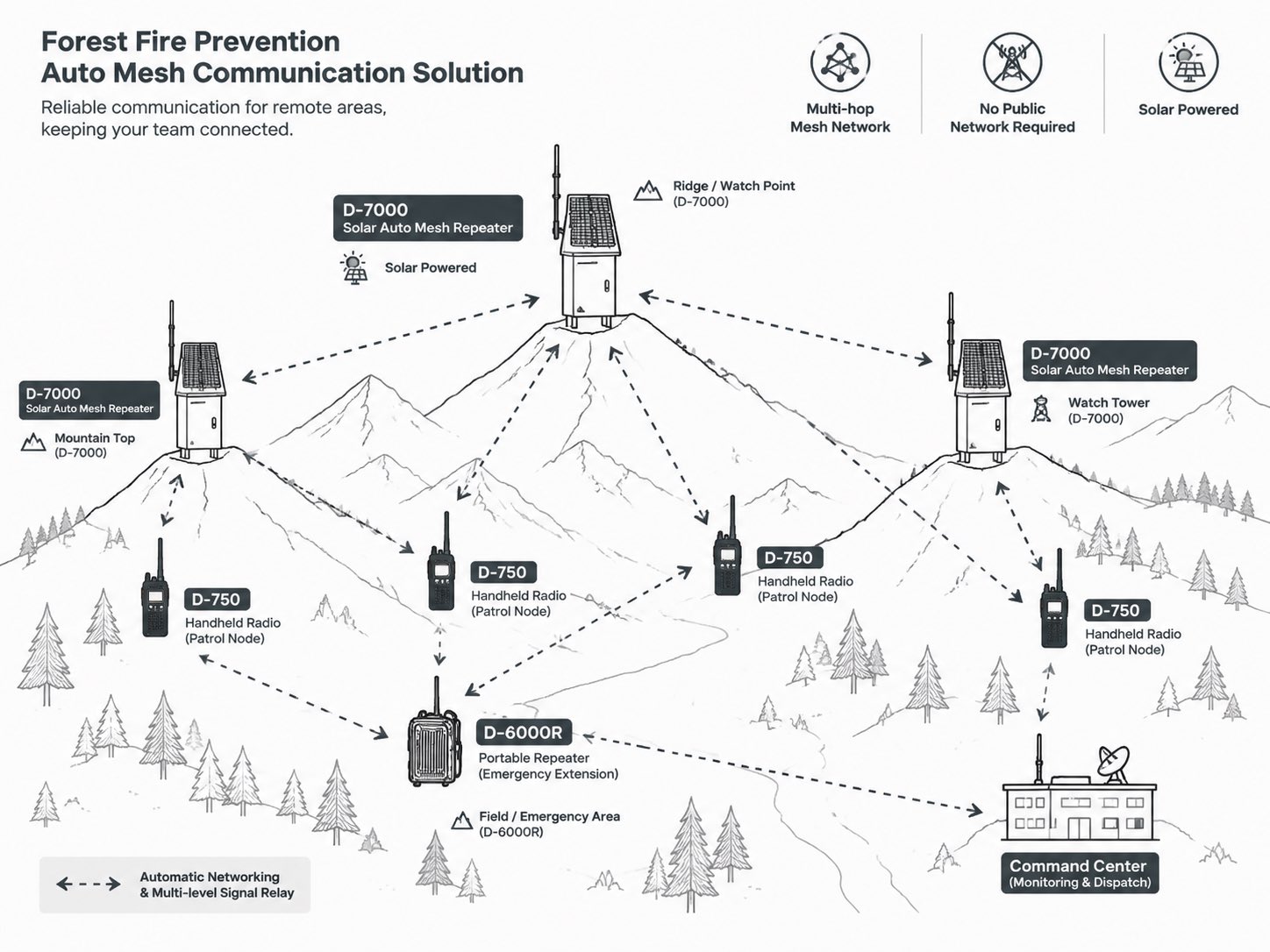

6. Standard-Bereitstellungsarchitektur

1. Strategischer Knotenpunkt: Installieren Sie 1x D7000 auf dem höchsten Gipfel oder Aussichtsturm mit Blick auf das Haupttal.
2. Camp Interlink: Platzieren Sie D6000 AC-Repeater an den Basislagern, um die Täler voneinander zu überbrücken.
3. Außendienstteams: Statten Sie die Ranger mit D750 IP68 Handgeräten aus, die auf Standardmodus konfiguriert sind.
4. Mobile Relaisstationen: Montieren Sie D6000E auf Streifenwagen, um rollende Abdeckungszonen zu schaffen.
5. Taktische Reserve: Tragbare Einheiten des Typs D6000R direkt an aktiven Feuerlinien einsetzen.
6. Kanalstrategie: Separate Kanäle für Beobachtung, Ranger-Patrouille, Kommandozentrale und Notfallmaßnahmen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Benötigt dieses System eine Funkfrequenzlizenz?

A: Die D7000/D750 arbeitet im professionellen UHF-Frequenzband von 400–480 MHz. Spezifische Lizenzen und Frequenzfreigaben hängen von den jeweiligen lokalen Funkaufsichtsbehörden ab. Wir unterstützen Sie bei der Einhaltung der regulatorischen Bestimmungen während der Lösungsplanung.

Frage 2: Wie groß ist die effektive Reichweite einer einzelnen D7000-Einheit?

A: Die Reichweite hängt stark von der Antennenhöhe, dem Geländeprofil und der Sichtverbindung ab. Direkte Spitzenweiten erreichen 10–20 km. Die Gesamtabdeckung lässt sich durch die Kaskadierung zusätzlicher Mesh-Knoten nahtlos erweitern.

Frage 3: Wie schlägt sich die D7000 bei aufeinanderfolgenden Regentagen oder bewölktem Himmel?

A: Das D7000 lädt sich bei Sonneneinstrahlung über Solarzellen auf und wird an bewölkten Tagen mit einem internen 20-Ah-LiFePO4-Speicher betrieben. Die autonome Laufzeit hängt von der lokalen Sonneneinstrahlung und dem täglichen Sendezyklus ab.

Frage 4: Können D750-Handfunkgeräte und D7000-Repeater im selben Netzwerk betrieben werden?

A: Ja. Die Modelle D750, D7000, D6000, D6000R und D6000E gehören zum selben Mesh-Ökosystem und sind nahtlos miteinander verbunden.

Frage 5: Bietet das System eine Echtzeit-GPS-Standortverfolgung für die Ranger?

A: Standardmäßige Mesh-Modelle der Serien D7000/D750 priorisieren eine zuverlässige Sprachausgabe ohne integrierte GPS-Rückmeldung. Zur Standortverfolgung können GPS-fähige digitale/PoC-Hybridmodelle oder Ortungsbaken von Drittanbietern integriert werden.

Frage 6: Kann das Handgerät D750 als eigenständiger Repeater fungieren?

A: Ja. Das D750 verfügt über einen automatischen Relaismodus zur Notfall-Routenerweiterung. Wenn fest installierte D7000/D6000-Repeater vorhanden sind, sollten Handgeräte im Standardmodus bleiben, um Routing-Konflikte zu vermeiden.

Frage 7: Unterstützt das System SOS-Notrufe?

A: Die SOS-Funktionen variieren je nach Modell. Digitale/PoC-Funkgeräte verfügen über eine dedizierte GPS-SOS-Funktion. Bitte klären Sie Ihre spezifischen SOS-Anforderungen vor der Bestellung mit unserem Entwicklungsteam.

Frage 8: Wie ist die Sprachqualität im Vergleich zu Mobilfunknetzen?

A: Das System nutzt einen speziellen Codec mit niedriger Bitrate, der für optimale Verständlichkeit in missionskritischen Notrufzentralen entwickelt wurde. Für routinemäßige HD-Sprachübertragung und netzunabhängige Redundanz wird eine hybride PoC- und Mesh-Bereitstellung empfohlen.

Frage 9: Welche Umweltschutzfunktionen bieten die Geräte?

A: Der Betriebstemperaturbereich liegt zwischen -20 °C und +60 °C. Das Handgerät D750 ist gemäß IP68 wasser- und staubdicht. Das D7000 verfügt über ein robustes, wetterfestes Gehäuse für den Außenbereich mit Empfehlungen zum Überspannungs- und Blitzschutz.

Frage 10: In welchen anderen Branchen kann diese Lösung eingesetzt werden?

A: Tagebau, Windparks, Landwirtschaft, Seehäfen und Katastrophenschutz – jedes Szenario, das autonome, netzunabhängige Off-Grid-Kommunikation erfordert.

8. Wichtigste Erkenntnisse & Kontakt

Feldurteil
Waldbrände warten nicht auf Mobilfunkmasten. Solarbetriebene Ad-hoc-Mesh-Technologie ermöglicht sofortige, selbstheilende Konnektivität in Gebieten ohne Mobilfunkempfang.

• Benötigen Sie einen Abdeckungsplan für Ihr Waldreservat? Stellen Sie uns Ihre Geländekarte, die Anzahl Ihrer Teams und die Koordinaten des höchsten Punktes zur Verfügung – unser Ingenieurteam erstellt Ihnen einen maßgeschneiderten Topologie- und Frequenzplan.
