Einkaufszentrum

Drahtlose Kommunikationslösung für moderne Gewerbekomplexe

Eine praktische Fallstudie zur Überwindung von Signalbarrieren, Kanalchaos und Sicherheitsrisiken mithilfe von DM-5300-Repeatern und DM-800-Handfunkgeräten

Hintergrund & Projektübersicht

Moderne Einkaufszentren stellen eine der anspruchsvollsten Umgebungen für Hochfrequenztechnik (HF) dar. Kommunikationsanlagen. Charakteristisch sind weitläufige, mehrgeschossige Grundrisse, massive Betonpfeiler und Stahlbetonkonstruktionen. Aufgrund der Stahlträger und des dichten Kundenandrangs leiden diese Architekturgiganten häufig unter extremen Signalverschlechterung. Ein Ausfall der drahtlosen Kommunikation in solchen Umgebungen bedeutet nicht einfach nur einen Verbindungsabbruch. Anrufe; dies führt direkt zu verzögertem Kundenservice, Lücken in der Sicherheitsreaktion und Problemen in der Lagerlogistik. Engpässe und beeinträchtigte Sicherheitsprotokolle bei betrieblichen Notfällen.

Diese Fallstudie bewertet die Implementierung eines umfassenden digitalen drahtlosen Kommunikationssystems. Entworfen für ein repräsentatives, mehrstöckiges Einkaufszentrum. Die Anlage erstreckt sich über drei großzügige oberirdische Etagen. ohne Kellergeschosse. Jede Etage umfasst eine Fläche von exakt 7.000 Quadratmetern, was insgesamt eine Gesamtfläche von 7.000 Quadratmetern ergibt. Die Anlage benötigt eine Betriebsfläche von 21.000 Quadratmetern. Sie erfordert eine sofortige, sichere und störungsfreie Verbindung. Sprach- und Datenkoordination über vier wichtige Organisationsabteilungen hinweg: Kundenservice, Sicherheit, Lagerhaltung/Logistik und Notfallmaßnahmen.

Kernziel: Zur Bereitstellung einer kommerziellen DMR-Funkkommunikation (Digital Mobile Radio). Ein Netzwerk, das eine 100%ige Signalabdeckung über die gesamte Fläche von 21.000 Quadratmetern bietet und klar abgegrenzte, störungsfreie Bereiche schafft. Kanäle für spezialisierte Teams, sichere sensible Daten durch robuste Verschlüsselung und hält stand die körperlichen Strapazen des täglichen Einzelhandelsbetriebs.

Kundenprobleme und strukturelle Herausforderungen

Vor der Modernisierung der Kommunikationsinfrastruktur nutzte das Einkaufszentrum einfache, veraltete analoge Walkie-Talkies. Betrieb auf direkten Simplexfrequenzen. Mit der Skalierung der Anlage und der Mieterbelegung erreichte Bei maximaler Kapazität traten mehrere gravierende operative Schwachstellen auf:

2.1 Strukturelle Signaltotzonen

Mit 7.000 Quadratmetern pro Etage betrug die schiere horizontale Entfernung von einem Ende des Einkaufszentrums zum anderen Massives Hindernis für herkömmliche Funkgeräte mit geringer Sendeleistung. Stahlbetonwände, dicke, metallische Architekturfassade. Paneele und Aufzugsschächte verursachten eine starke Dämpfung. Das Lagerpersonal befand sich im hinteren Lagerbereich. Die Flure hatten keinen Kontakt mehr zum Servicepersonal. Sicherheitspersonal patrouillierte auf den Fluren. Die Perimeterüberwachung litt unter zeitweiligen Audioausfällen, was eine schnelle Koordination bei Diebstahl oder Sicherheitsvorfällen erschwerte. Zwischenfälle nahezu unmöglich.

2.2 Starke Kanalüberlastung und gegenseitige Störungen

Da sich Dutzende von Mitarbeitern begrenzte und unkontrollierte Frequenzen teilen mussten, herrschte Chaos im Funkverkehr. Die Kundendienstmitarbeiter, die versuchten, Werbeaktionen im Einzelhandel zu koordinieren, wurden ständig unterbrochen von Sicherheitskräfte, die die Menschenmengen kontrollieren, oder Lagerarbeiter, die lautstark die Bestände zählen, führen zu ständigen Überschneidungen. führte zu Kommunikationsmüdigkeit, verpassten Anweisungen und einer unglaublich lauten Umgebung, die verärgerte Kunden in der Nähe.

2.3 Anfälligkeit für Abhören und böswillige Angriffe

Das Einkaufszentrum befindet sich in einem dicht bebauten Stadtgebiet, umgeben von anderen Einzelhandelsgeschäften, dem normalen Straßenverkehr und dem Radio. Enthusiasten. Da das alte analoge System über keinerlei Verschlüsselung verfügte, konnten Übertragungen leicht abgefangen werden. Abgefangen von handelsüblichen, kostengünstigen Scannern. Sensible Finanzgespräche – wie beispielsweise Geldtransfers Zeitpläne von den Kassen im Einzelhandel bis zum zentralen Tresor – und vertrauliche Notfallprotokolle wurden offengelegt für die Öffentlichkeit ein inakzeptables Sicherheitsrisiko darstellend.

2.4 Geräteempfindlichkeit und kurze Batterielebensdauer

Logistik- und Sicherheitspersonal arbeitet in einem Umfeld mit extremen physischen Anforderungen. Handfunkgeräte waren fällt häufig auf Betonböden oder kommt bei der Reinigung der Einrichtung mit Wasser in Berührung. Billige Verbraucherqualität Die Funkgeräte wiesen regelmäßig Gehäuserisse und abgebrochene Gürtelclips auf. Darüber hinaus kam es während verlängerter Wochenenden häufig zu Problemen. Bei Schichtarbeit oder Sonderverkäufen an Feiertagen gaben die Standardbatterien der Funkgeräte mitten am Tag den Geist auf, sodass die Mitarbeiter gezwungen waren, ihre Arbeitsplätze zu verlassen. Beiträge zur Abholung von Ersatzteilen oder Ladegeräten.

Systemarchitektur-Design- und Entwicklungsstrategie

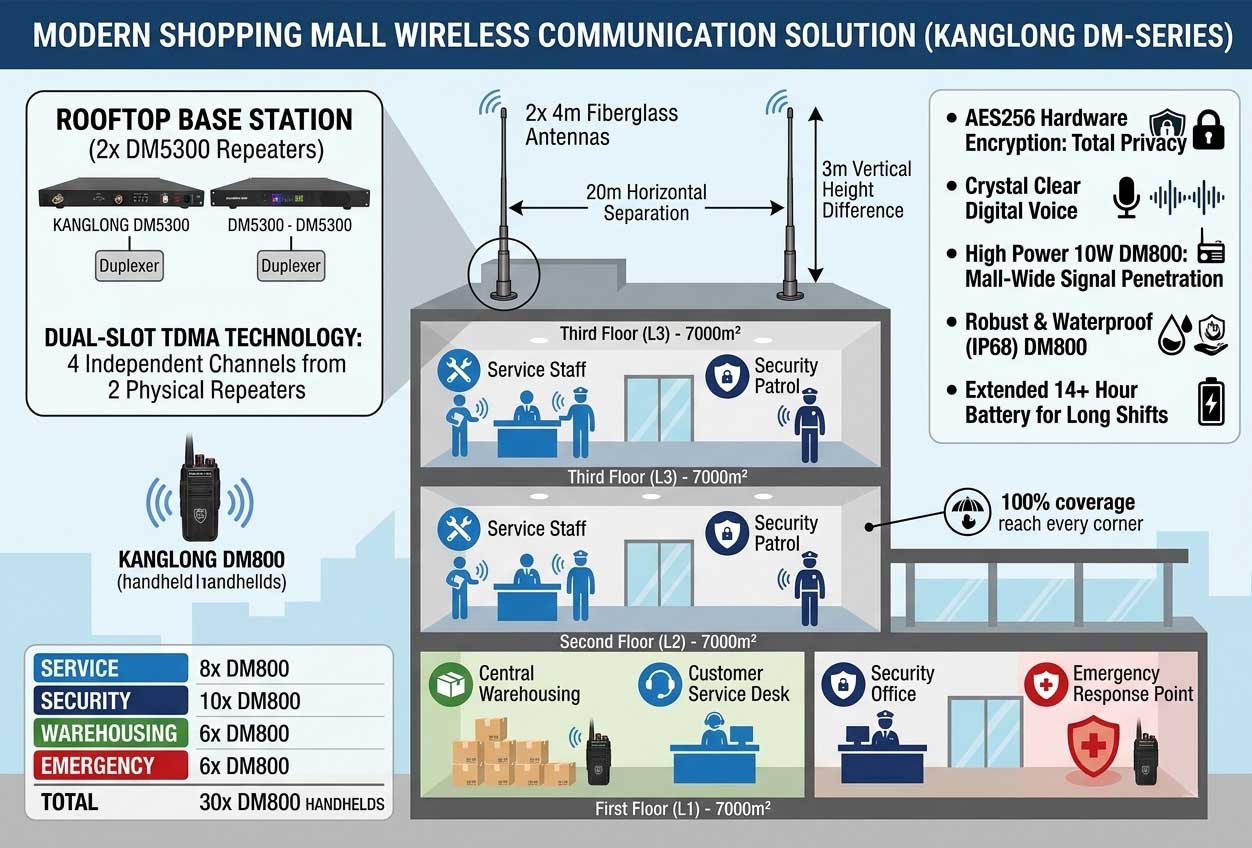

Um diese betrieblichen Engpässe zu beseitigen, entwickelten die Ingenieure von KangLong ein zentralisiertes digitales DMR Tier II-System. Die Relaisinfrastruktur basiert auf der leistungsstarken digitalen Relaisstation KangLong DM-5300 und der Extrem robustes 100-Kanal-Handfunkgerät KangLong DM-800.

3.1 Optimierung der Dachrelaisstation

Das Kernstück des Netzwerks besteht aus zwei unabhängigen, installierten digitalen KangLong DM-5300-Repeatern. in einem sicheren, klimatisierten Technikraum direkt auf dem Dach des Einkaufszentrums. Die Repeater auf der höchsten Gebäudeebene gewährleisten eine optimale Sichtverbindung für die HF-Energie zu durchdringen Sie die Geschossdecken des Gebäudes von oben.

Jeder DM-5300-Repeater ist mit einem Duplexer in Industriequalität ausgestattet. Der Duplexer ermöglicht die gleichzeitige Übertragung (TX) und Empfang (RX) von Signalen über ein einziges Antennensystem ohne Dies führt zu einer internen Empfängerdesensibilisierung. Dadurch entfällt die Notwendigkeit mehrerer umständlicher Antennenkonfigurationen. pro Repeater, wodurch die gesamte strukturelle Grundfläche reduziert und die Windlast auf die Dachkonstruktion minimiert wird.

3.2 Physik der Antennenisolation und -trennung

Um zwei Hochleistungsrepeater gleichzeitig in unmittelbarer Nähe zu betreiben, ohne eine gegenseitige Desensibilisierung zu verursachen Um Intermodulationsverzerrungen zu vermeiden, wandte das Ingenieurteam strenge Prinzipien der physikalischen Isolation an. Das System Es werden zwei hochverstärkende, 4 Meter lange omnidirektionale Glasfaserantennen verwendet. Die physikalische Aufstellungsgeometrie war präzise berechnet, um die Freiraumdämpfung zwischen den beiden Antennenstrukturen zu maximieren:

• Horizontale Trennung: Die Antennen sind entlang der Längsachse des Dachlinie.
• Vertikale Trennung (Höhenunterschied): Zwischen die Sockelhalterungen der beiden Antennen.

Durch die Kombination eines horizontalen Abstands von 20 Metern mit einem vertikalen Gefälle von 3 Metern erreicht das System eine Leistung von mehr als 65 dB physikalische HF-Isolation. Diese physikalische Trennung verhindert Störungen durch den Hochleistungssender von Repeater 1. um eine Überlastung oder Blendung des empfindlichen Empfängerschaltkreises von Repeater 2 zu verhindern und sicherzustellen, dass beide Kanäle erhalten bleiben vollkommen klar und funktionsfähig, selbst bei gleichzeitiger Übertragung mit voller Leistung.

Kanalkonfiguration und Spektrumeffizienz

Das Einkaufszentrum benötigt vier unterschiedliche Betriebskanäle, doch das physikalische Frequenzspektrum ist knapp. und regulierte Vermögenswerte. Um dieses Problem ohne die Notwendigkeit von vier separaten physikalischen Frequenzen zu lösen, ist die Lösung nutzt die im KangLong DM-5300 integrierte TDMA-Dual-Slot-Technologie (Time Division Multiple Access). und DM-800-Plattformen.

Die DMR-TDMA-Technologie teilt einen einzelnen 12,5-kHz-Kanal in zwei unabhängige, alternierende Zeitschlitze auf. (Zeitschlitz 1 und Zeitschlitz 2). Jeder Zeitschlitz fungiert als ein völlig separater Kommunikationspfad. Daher ist einer Der physische DM-5300-Repeater kann zwei unabhängige Gesprächswege gleichzeitig verwalten. Durch den Einsatz von zwei Durch die Verwendung von DM-5300-Repeatern erhält das Einkaufszentrum mit nur zwei lizenzierten Geräten genau vier separate Kommunikationskanäle. Frequenzpaare.

Durch diese Kanalzuordnung wird sichergestellt, dass jede Abteilung in ihrem eigenen dedizierten virtuellen Netzwerk arbeitet. Das Sicherheitspersonal kann einen Ladendiebstahl auf Kanal 2 absolut klar bewältigen, während das Lagerpersonal Schwerlasttransporte werden über Kanal 3 koordiniert. Es besteht keinerlei Risiko von Audioüberlappungen oder Wortverlusten. Beseitigung des chaotischen Übersprechens, das das alte analoge System plagte.

Schwachstellen durch fortschrittliche Produktfunktionen überwinden

5.1 Hindernisse durchdringen: 10-W-Hochleistungsdurchdringung

Standardmäßige handelsübliche Handfunkgeräte sind typischerweise auf eine Sendeleistung von 4 oder 5 Watt begrenzt. In einem riesigen Markt von 7.000 Ein offener Grundriss mit vielen Quadratmetern, der durch Betonwände und tragende Säulen unterbrochen wird, verschlechtert die Signalqualität bei schwachen Signalen. schnell. Das Handfunkgerät KangLong DM-800 liefert eine branchenführende HF-Ausgangsleistung von 10 W. Der verstärkte Signalpegel sorgt für die erforderliche Durchdringungsfähigkeit, um auch schwere Baumaterialien und strukturelle Elemente zu durchdringen. Metallständer und Isolierschichten. Ob ein Beamter tief in einem hinteren Technikraum vergraben ist oder an der Oberfläche steht. Selbst in der entferntesten Ecke des Parkhauses garantiert die 10-Watt-Ausgangsleistung ein klares Signal zurück zum Dach. DM-5300 Repeater.

5.2 Vollständige Kommunikationsvertraulichkeit: AES256-Verschlüsselung auf Hardwareebene

Um der kritischen Schwachstelle des Abhörens zu begegnen, wurde die gesamte Flotte von 30 DM-800-Funkgeräten und sowohl DM-5300-Funkgeräten Die Repeater sind mit fortschrittlichem hardwarebasiertem AES256 (Advanced Encryption Standard) ausgestattet. Verschlüsselung. AES256 verwendet einen symmetrischen Schlüssel mit einer Länge von 256 Bit, was eine mathematisch astronomische Menge an Daten erzeugt.

Anzahl der Kombinationen. Jedes über Funk übertragene Sprach- oder Datenpaket wird vor Verlassen der Antenne vollständig verschlüsselt. Selbst wenn Ein Dritter fängt den digitalen Datenstrom mithilfe eines hochentwickelten SDR-Scanners (Software Defined Radio) ab. Der Ton klingt wie völlig unlesbares digitales Rauschen. Dies gewährleistet, dass sensible Geschäfts- und Finanzdaten des Einkaufszentrums geschützt sind. Transportprotokolle und kritische Sicherheitsmaßnahmen im Notfall bleiben vertraulich.

5.3 Konzipiert für raue Umgebungen: IP68 wasser- und staubdichte Konstruktion

Der KangLong DM-800 verfügt über ein extrem robustes Gehäuse, das der Schutzart IP68 entspricht. Der erste Die Ziffer (+6") steht für vollständigen Schutz vor Staub, Schmutz und Feinstaub, wie er beim Beladen von Lagerhallen häufig vorkommt. Buchten und Wartungskorridore. Die zweite Ziffer („8“) garantiert, dass das Funkgerät vollständig standhält. Eintauchen in Wasser bis zu 1,5 Meter Tiefe für bis zu 30 Minuten. Wenn ein Lagerarbeiter das Funkgerät auf ein nasse Laderampe während eines starken Regensturms oder wenn ein Servicemitarbeiter sie versehentlich in eine Reinigungsanlage stößt Nach dem Abwischen des Eimers kann das Gerät einfach trocken gewischt und sofort wieder verwendet werden. Diese robuste Bauweise macht es deutlich praktischer. senkt die Kosten für Gerätereparatur und -ersatz drastisch.

5.4 Erweiterte Schaltleistung: Hochleistungsakku und Typ-C-Anschluss

Im Einzelhandel sind lange Arbeitszeiten erforderlich, wobei die Schichten der Mitarbeiter während der Stoßzeiten häufig 12 oder 14 Stunden dauern. Weihnachtszeit. Der DM-800 wurde mit Blick auf Energieeffizienz entwickelt und nutzt den AMBE3000++ Vocoder und Optimiertes digitales Energiemanagement. Im Digitalmodus liefert der DM-800 eine beeindruckende Betriebsakkuleistung. Akkulaufzeit von mehr als 14 Stunden mit einer einzigen Ladung.

Darüber hinaus verfügt der DM-800 neben den standardmäßigen Desktop-Ladeschalen über eine integrierte Geschützter USB-C-Ladeanschluss direkt an der Seite des Akkus. Dies ermöglicht es den Mitarbeitern, Sie können ihre Funkgeräte schnell mit Standard-Smartphone-Ladegeräten, Kfz-Netzteilen oder tragbaren Ladegeräten aufladen. Banken im Außendienst, wodurch Ausfallzeiten durch leere Batterien vermieden werden.

Zusammenfassung der wichtigsten technischen Spezifikationen

Die folgenden Tabellen beschreiben die spezifischen Parameter, die aus den in diesem Projekt verwendeten Hardware-Datenblättern extrahiert wurden. Einsatz zur Gewährleistung der strikten Einhaltung der HF-Normen und der strukturellen Sicherheit:

6.1 Parameter der digitalen Repeater-Basisstation KangLong DM-5300

6.2 Technische Daten des KangLong DM-800 Hochleistungs-Handfunkgeräts

Implementierung, Feldtests und Ergebnisse aus der Praxis

Die physische Einführung des Systems erfolgte innerhalb einer einzigen Nacht, um jegliche Störungen des normalen Einkaufsbetriebs zu vermeiden. Handelszeiten. Nachdem die DM-5300-Basisstationen auf dem Dach verankert und gegen Blitzeinschläge geerdet waren, und mit den Duplexern und isolierten Antennen verbunden, wurde eine Reihe von strengen Gehtests durchgeführt. jeden Quadratmeter der Anlage.

7.1 Beseitigung von Audioverzerrungen

Dank des fortschrittlichen AMBE3000++ Vocoders und der im DMR integrierten digitalen Fehlerkorrekturalgorithmen Das System gewährleistet dank seiner Konstruktion eine klare Audioqualität im gesamten Empfangsbereich. Im Gegensatz zu alten Analogradios, die Während das Signal mit zunehmender Entfernung immer statischer und verrauschter wird, bleibt das digitale Signal bis zum letzten Meter klar und deutlich. Absoluter Rand des Erfassungsbereichs. Hintergrundgeräusche von geschäftigen Einkaufsmengen, Lüftungsventilatoren, Der Verkehr im Parkhaus wird vollständig herausgefiltert, sodass jedem Gesprächspartner eine klare Sprachkommunikation ermöglicht wird. Abteilung.

7.2 Nahtlose Durchdringung kritischer Zonen

Die Feldtestingenieure kartierten systematisch bekannte Problemstellen: die tiefen Serviceaufzüge, die Die Treppen mit ihrem massiven Betonkern und die dicht bestückten Regalsysteme in den Lagerräumen hinter den Kulissen. die 10-W-Sendeleistung des DM-800 und die hochverstärkenden Dachverstärker, Signalprüfung zurückgegeben Perfekter Empfang an allen Standorten. Funklöcher wurden vollständig beseitigt, sodass ein einziges, ununterbrochenes Netz entstand. Ein Kommunikationsnetz erstreckt sich über die gesamte Fläche von 21.000 Quadratmetern.

7.3 Makellose Trennung der Abteilungen

Während der Simulation maximaler Betriebslast sendeten die Benutzer gleichzeitig über alle vier Kanäle. Die TDMA-Dual-Slot-Programmierung auf den beiden DM-5300-Basisstationen funktionierte einwandfrei. Es gab absolut keine Probleme. Keine Übersprechungen oder Kanaldrift. Das Sicherheitsteam führte sensible Operationen erfolgreich durch, ohne Ich hörte keine Aktualisierungen zur Lagerlogistik, und der Kundendienst blieb ruhig und professionell.

Abschluss

Durch den Austausch ihrer veralteten analogen Geräte gegen ein maßgeschneidertes digitales KangLong DMR-System konnte der Einkauf Das Zentrum hat seine Kommunikationsprobleme endgültig gelöst. Die intelligente Kombination zweier DM-5300-Repeater nutzte Die TDMA-Dual-Slot-Technologie ermöglichte es dem Einkaufszentrum, problemlos vier dedizierte Kanäle mit nur zwei physischen Steckplätzen zu betreiben. Frequenzen. Die physische Trennung der Antennen auf dem Dach verhinderte jegliche gegenseitige Kanalinterferenz vollständig, während Die 10-Watt-Ausgangsleistung der DM-800-Handgeräte beseitigte sämtliche toten Winkel auf der 21.000 Quadratmeter großen Fläche.

Zählereigentum.

Ausgestattet mit einer starken AES256-Hardwareverschlüsselung und einem extrem robusten, wasserdichten IP68-Design, ist das Personal des Einkaufszentrums Ausgestattet mit einem zuverlässigen und hochsicheren Kommunikationssystem gewährleistet dieses System einen reibungslosen Tagesablauf. Es optimiert die Betriebsabläufe, verbessert die Sicherheit und wird das Unternehmen auch in den kommenden Jahren problemlos unterstützen.
