Im modernen Bauwesen sind Beton und Stahl gleichermaßen statische Meisterleistungen und elektromagnetische Barrieren. Bei hochverdichteten, mehrgeschossigen Gebäuden, Wolkenkratzern und weitläufigen, mehrgeschossigen unterirdischen Anlagen stellt diese massive Bauweise eine unerbittliche Umgebung für die Funkwellenausbreitung dar. Herkömmliche Kommunikationssysteme zwingen Ingenieure und Gebäudemanager zu einem ineffizienten Kompromiss: Entweder sie akzeptieren die strikten physikalischen Grenzen der Sichtverbindung von nicht verbundenen, autarken Geräten oder sie nehmen die steigenden monatlichen Betriebskosten, Plattformgebühren und die tiefen, strukturell bedingten Funklöcher in Kauf, die für zellulare Push-to-Talk-over-Cellular-Netze (PoC) charakteristisch sind.
Um diesen jahrzehntelangen Kompromiss zu überwinden, führt KangLong Radio einen architektonischen Paradigmenwechsel ein. Durch den Einsatz eines autonomen, dezentralen Netzwerkframeworks, das Abhängigkeiten von grundlegender Infrastruktur beseitigt, können nun auch große Industrieanlagen eine lückenlose Abdeckung über extreme vertikale und unterirdische Topologien hinweg realisieren. Dieses Whitepaper analysiert die technischen Mechanismen, die eingebetteten algorithmischen Regeln und die lokalen Bereitstellungsstrategien, die für eine nahtlose Konnektivität in einem 22-stöckigen Hochhaus und einem 9-stöckigen Tiefgaragenbereich eingesetzt werden.
In der traditionellen Funknetzplanung stellt die Überbrückung der Kommunikationswege zwischen einem 22-stöckigen oberirdischen Gebäude und einem 9-stöckigen, tief bewehrten Kellerkomplex mittels herkömmlicher analoger PMR- oder digitaler DMR-Systeme eine erhebliche physische und finanzielle Herausforderung dar. Bisher war die einzige praktikable Methode, um die Durchdringung solch dicker Betondecken zu gewährleisten, der Einsatz eines verteilten Antennensystems (DAS) im Innenbereich oder die umfangreiche Vernetzung von Koaxialkabeln.
Engpässe bei der bestehenden analogen und DMR-Infrastruktur
Unerschwingliche Kapital- und Arbeitskosten: Um eine flächendeckende Versorgung zu gewährleisten, müssen die Ingenieurteams die Installation vertikal durchführen. Hunderte Meter schwere, verlustarme HF-Koaxialkabel oder abstrahlende Leckleitungen verlaufen durch die zentralen Steigleitungen. Dies erfordert aufwändige Kernbohrungen durch mehrere bauliche Brandschutzwände, umfangreiche Kabeltrassenverlegung und die Einsatz teurer Leistungsteiler, bidirektionaler Inline-Verstärker (BDAs) und Koppler. Die Implementierung Der Prozess erstreckt sich häufig über Wochen und verschlingt enorme Budgets für manuelle Arbeit und strukturelle Maßnahmen. Änderungen. Darüber hinaus können jegliche physische Kabelausfälle oder durch unterirdische Feuchtigkeit verursachte Oxidationen der Verbindungen auftreten. Das gesamte Netzwerk wird isoliert, wodurch die Fehlersuche in den verborgenen Betonrohren zu einer unmöglichen Aufgabe wird.
DER VORTEIL DER KANGLONG WIRELESS MATRIX
Echte Infrastrukturfreie Bereitstellung: Die KangLong LoRa Ad-hoc-Mesh-Architektur eliminiert vertikale HF-Zuleitungen. Leitungen, externe Verkabelung und strukturelle Anpassungen sind vollständig erforderlich. Da sich jeder Relaisknoten automatisch konfiguriert. Drahtlos verkürzt sich die Bereitstellungszeit von Wochen auf wenige Stunden. Es müssen keine Leitungen zwischen den Etagen verlegt werden, keine Kabel müssen nicht abisoliert werden, und es müssen keine komplexen technischen Netzwerke gewartet werden. Dieser Ansatz von Grund auf reduziert den Hardwareaufwand erheblich. Die Zuweisung und der Arbeitsaufwand werden um mehr als 80 % reduziert, wodurch eine hochgradig widerstandsfähige, anpassungsfähige Netzwerktopologie gewährleistet wird. erweitert sich auf natürliche Weise entsprechend dem Grundriss des Gebäudes.
Die Fähigkeit, ohne zentrale Hochleistungsbasisstationen tief in stark abgeschirmte bauliche Umgebungen einzudringen. basiert auf dem LRAN (Long Range Automatic Networking) 1.0-Protokoll. Dieses wurde von KangLong Radio entwickelt. Ein kundenspezifisches digitales Netzwerkprotokoll wandelt eigenständige Endgeräte in intelligente, dynamische Routing-Knoten um.
Die zugrundeliegende Hardware kombiniert einen industrietauglichen Mikrocontroller der STM32F4-Serie für schnelle algorithmische Verarbeitung. Ausführung mit einem extrem robusten SX1278 HF-Transceiver-Modul, das im UHF-Frequenzbereich von 400–510 MHz arbeitet. Anstatt auf Mesh-Topologien für Endverbraucher zurückzugreifen, die unter starken Datenpaketkollisionen und Latenz leiden Um Beeinträchtigungen während der Sprachübertragung zu vermeiden, führt LRAN 1.0 eine spezielle digitale Verschlüsselungsmatrix ein. Ein eingebetteter Vocoder-Softcore wird von einer WT2031-Hardware-Engine angesteuert. Diese Konfiguration erzeugt hochgradig
komprimierte digitale Sprachpakete, die auch unter extremen Dämpfungsbedingungen absolute Verständlichkeit gewährleisten. eine Bitfehlerrate (BER) von weniger als 5 % bei einer Empfindlichkeitsschwelle des ultraempfindlichen Empfängers von -120 dBm.

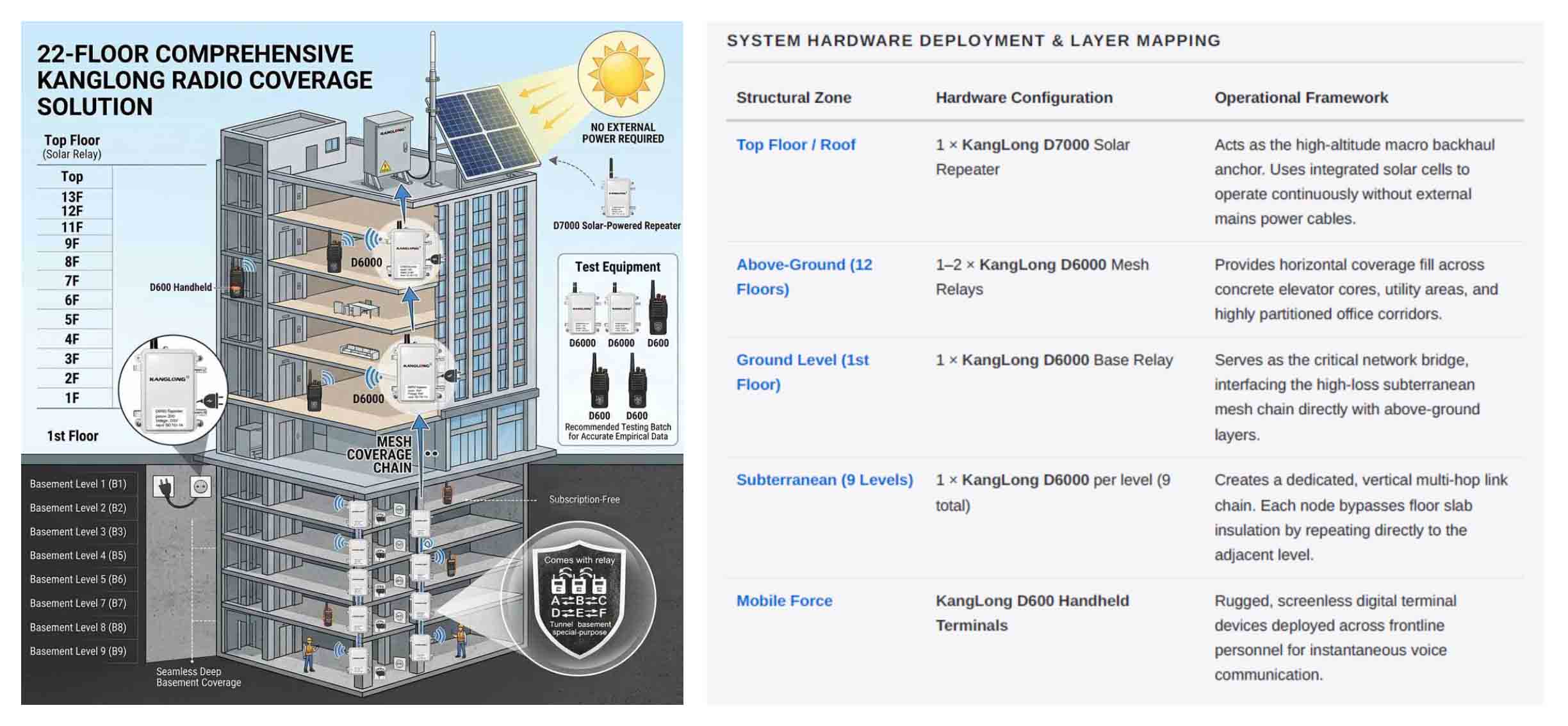

Die Überwindung der massiven strukturellen Dämpfung eines neungeschossigen Kellerkomplexes erfordert eine kontinuierliche, vertikale Drahtlose Kaskade. Durch die Platzierung dezentraler Knoten an kritischen strukturellen Punkten wird eine lineare, etagenübergreifende Topologie hergestellt. Querschnitte, die es Signalen ermöglichen, physische Hindernisse zu umgehen und strukturelle Grenzen zu überwinden.
Da Stahlbetonbodenplatten horizontale HF-Wellen wirksam neutralisieren, wird eine Übertragung, die von … ausgeht, … Der tiefste unterirdische Bunker im 9. Untergeschoss hat keinen direkten Zugang zur Außenwelt. Aufgrund dieser Topografie ist der Das D6000-Relais im Untergeschoss 9 empfängt das Signal lokal und leitet es vertikal zum Relais in Ebene 8 weiter. Das Paket Die Kaskade springt hüpfweise durch die neun Untergeschosse nach oben, bis sie den Übergangspunkt im ersten Obergeschoss erreicht. Von dort aus… Von diesem Aussichtspunkt aus breitet sich das Paket in die oberen Strukturen aus und wird durch das autonome D7000 Solar verstärkt. Repeater auf dem Dach, der die Kommunikationsverbindung vollständig sichert.
Eine zentrale Herausforderung in Ad-hoc-Mesh-Netzwerken besteht darin, Paketreplikationsstürme zu verhindern. Wenn jeder Knoten blindlings Da jedes erkannte Signal erneut gesendet wird, kommt es im Spektrum zu sofortigen Datenkollisionen und Netzwerkausfällen. LRAN 1.0 Dies wird durch die Ausführung von Echtzeit-Embedded-Telemetrie auf dem STM32F4-Prozessor erreicht. Im autonomen benutzerdefinierten Routing-Modus analysiert jedes KangLong-Gerät eingehende Pakete. Attribute, die auf strengen Schwellenwertbedingungen basieren:
Wenn (SNR ≥ SNR_Limit) UND (RSSI ≥ RSSI_Limit) → Umgehung der Weiterleitung (Netzwerk-Slot erhalten)
Wenn (SNR < SNR_Limit) ODER (RSSI < RSSI_Limit) → Dynamische Weiterleitungsmatrix initialisieren
Die Systemparameter sind werkseitig auf ein Signal-Rausch-Verhältnis (SNR_Limit) von 20 und einen Empfangswert optimiert. Signalstärkeanzeige-Grenzwert (RSSI_Limit) von -70 dBm.
Wenn beispielsweise ein Sicherheitsbeauftragter im 3. Stock mit einem Teammitglied im 4. Stock kommuniziert, Das benachbarte D6000-Relais erfasst den Datenstrom. Die Telemetrie zeigt ein Signal-Rausch-Verhältnis (SNR) von 24 und einen RSSI-Wert von -52 dBm an. Erkennung Wenn die Handterminals über ausreichende direkte Verbindungsreserven verfügen, bleibt das Relais stumm und der Kanal bleibt erhalten.
Kapazität. Umgekehrt, wenn ein Wartungstechniker von einem abgeschirmten Elektroverteiler im dritten Untergeschoss nach oben sendet Auf Bodenebene empfängt das Level-2-Gerät D6000 ein abgeschwächtes Signal mit einem SNR von 18. Da der Messwert sinkt unterhalb der Schwellenwertvariablen (SNR) < 20) fängt die Routing-Engine die Nachricht sofort ab, digitalisiert sie und sendet sie erneut aus. Paketierung, um eine strukturelle Durchdringung ohne Datenverlust zu gewährleisten.
Während die architektonische Softwaremodellierung starke theoretische Grundlagen bietet, werden lokale Strukturvariablen – wie zum Beispiel Abweichungen in der Bewehrungsdichte, Low-E-Glasbeschichtungen und Stahlrohre für die Klimatechnik – all dies erfordert eine empirische Validierung in der Praxis. Sicherstellen, dass die Freigabe vor Ort uneingeschränkt erfolgt.
Empfohlenes Feldvalidierungskit:
3 × KangLong D6000 Mesh Relays: In einer vertikalen Kette über die isoliertesten unterirdischen Leitungen angeordnet und
Bodennahe Zonen zum Testen der Stabilität von Multi-Hop-Link-Kaskaden.
2 × KangLong D600 Handheld-Terminals: Eingesetzt als mobile Testpunkte zur Überwachung von Signalabfällen an den Grenzen, Führen Sie Stresstests unter realen Bedingungen durch und überwachen Sie Aktualisierungen des Sprachübertragungskanals.
Durch die Anwendung dieses Testprotokolls können die Techniker der Anlagen die tatsächlichen Dämpfungsquerschnitte analysieren, präzise Softwareanpassungen vornehmen und die Platzierung der physischen Geräte abschließend festlegen. Dieser empirische Ansatz garantiert von Anfang an optimale Netzwerkleistung, vermeidet eine Überdimensionierung der Hardware und gewährleistet gleichzeitig eine unterbrechungsfreie, geschäftskritische Sprachverbindung im gesamten mehrstufigen Unternehmensnetzwerk.
Die Migration zu einer infrastrukturfreien, drahtlosen Ad-hoc-Mesh-Topologie stellt eine entscheidende operative Verbesserung für Industrieanlagen dar. Durch den Ersatz umfangreicher physischer Verkabelungsnetze durch autonome, algorithmisch verwaltete Routing-Knoten eliminieren Unternehmen wiederkehrende Abonnement-Schwachstellen und die Haftung einzelner Systemkomponenten. Mit KangLong Radio integrieren sich kritische Kommunikationsinfrastrukturen nahtlos in Ihre Gebäudearchitektur – und bieten so eine schlanke, zuverlässige und kostengünstige Konnektivität, die speziell für das moderne Industriezeitalter entwickelt wurde.
